Detalhes do produto

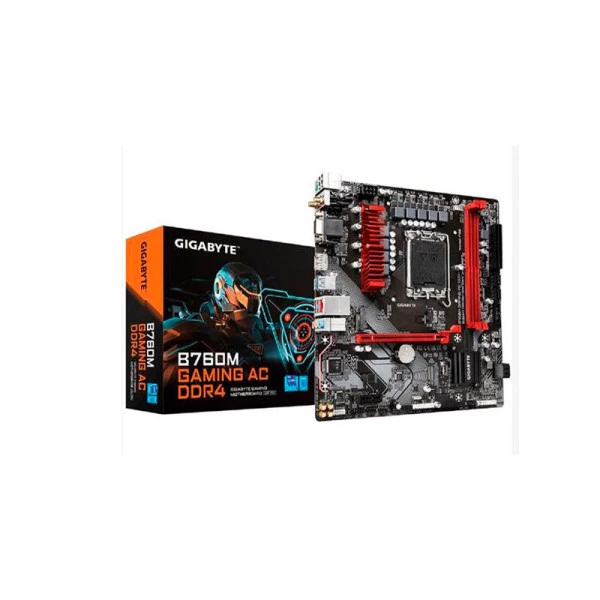

Placa Mae 1700 B760M Ddr4 M2 12/13/14 Ger Hdmi/Vga/Usb 3.2 Gaming Ac Preto Vermelho B760m Gigabyte
Placa Mãe B760M Gaming AC
Desempenho Incomparável
Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e fornece aos clientes recursos avançados e as últimas tecnologias. As placas-mãe GIGABYTE são equipadas com solução de energia atualizada, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.
Wi-Fi 802.11ac
O módulo Wi-Fi 802.11ac integrado oferece suporte a Dual Band e até 1,73 Gbps, velocidade Wi-Fi 5x mais rápida que 802.11n e também oferece suporte a BLUETOOTH 4.2 e superior.
Suporte para DDR4 XMP até 5333 MHz e além*
A GIGABYTE está oferecendo uma plataforma testada e comprovada que garante compatibilidade adequada com perfis de até 5333MHz e além. Tudo o que os usuários precisam fazer para atingir esse aumento de desempenho é garantir que seu módulo de memória seja compatível com XMP e que a função XMP esteja ativada e habilitada em sua otherboard GIGABYTE.
Projeto PCIe 4.0
As placas-mãe GIGABYTE B760 estão prontas para trabalhar com dispositivos PCIe 4.0 que devem ter o triplo de largura de banda dos atuais dispositivos PCIe 3.0. Para atingir alta velocidade e manter boa integridade de sinal, a GIGABYTE R&D usa o PCB de baixa impedância para fornecer o máximo desempenho.
Características:
Marca: Gigabyte
Modelo: B760M GAMING AC
Especificações:
Suporta processadores Intel Core 14º/13º/12º
Desempenho incomparável: Solução VRM digital híbrida de 6+2+1 fases
Dual Channel DDR4: Suporte para módulo de memória XMP 2*DIMMs
Armazenamento de próxima geração: 2*PCIe 4.0 x4 M.2 Conectores
EZ-Latch: Slot PCIe 4.0x16 com design de liberação rápida
Redes rápidas: LAN 2,5 GbE e Wi-Fi 802.11ac
Conectividade estendida: USB-C ® traseiro 5 Gb/s, DP, HDMI, D-Sub
Smart Fan 6: Possui vários sensores de temperatura, cabeçalhos de ventilador híbridos com FAN STOP
Q-Flash Plus: Atualize o BIOS sem instalar a CPU, a memória e a placa gráfica
CPU:
LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® CoreT, Pentium® Gold and Celeron® Processors
L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)
Chipset:
Intel B760 Express Chipset
Memória:
Suporte para módulos de memória DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s
2 soquetes DDR4 DIMM com suporte para até 64 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)
Gráficos Onboard:
Processador gráfico integrado - Suporte a gráficos Intel® HD :
1 porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
Suporte para a versão HDMI 2.1 e HDCP 2.3.
Suporte a portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
Suporte para DisplayPort versão 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até 3 monitores ao mesmo tempo
Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF
LAN:
Chip LAN Realtek ® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio:
Realtek ® Wi-Fi RTL8821CE (PCB rev. 1.0)
WIFI 802.11a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz
BLUETOOTH 5.0
Suporte para o padrão sem fio 11ac
Intel® Wireless-AC 9461 (PCB rev. 1.1 )
WIFI 802.11a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz
BLUETOOTH 5.1
Suporte para o padrão sem fio 11ac
Intel® Wireless-AC 9560 (PCB rev. 1.2 )
WIFI 802.11a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz
BLUETOOTH 5.1
Suporte para padrão sem fio 11ac 160MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de Expansão
CPU:
1 slot PCI Express x16, com suporte a PCIe 4.0 e execução a x16
O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe.
Chipset:
1 slot PCI Express x1, com suporte para PCIe 3.0 e execução a x1
Interface de Armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 conectores SATA 6Gb/s
Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte USB 3.2 Gen 1
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro
Chipset+Hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores internos de E/S:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de ventoinha da CPU
3 x conectores de ventilador do sistema
1 x cabeçalhos de tira de LED endereçáveis
1 x cabeçalhos de tira de LED RGB
2 conectores M.2 soquete 3
4 conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector de saída S/PDIF
1 x conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 x cabeçalho do módulo Trusted Platform (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x cabeçalho de porta serial
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x jumper CMOS transparente
Conectores Painel Traseiro:
2 portas USB 2.0/1.1
1 x porta PS/2 para teclado/mouse
2 conectores de antena SMA (1T1R)
1 porta D-Sub
1 porta HDMI
1 x DisplayPort
3 portas USB 3.2 Gen 1
1 porta USB Tipo C ® , com suporte USB 3.2 Gen 1
1 porta RJ-45
3 x conectores de áudio
Controlador I/O:
Chip controlador de E/S iTE
Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
O suporte à função de controle de velocidade do ventilador dependerá do ventilador instalado.
BIOS:
1 x 128 Mbit flash
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, BIOS SM 2.7, ACPI 5.0
Recursos exclusivos
Suporte para GIGABYTE Control Center (GCC)
Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Pacote de Software
Norton Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN
Sistema Operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Fator de forma:
Micro ATX; 24,4 cm x 22,5 cm
NCM: 84733041
