Detalhes do produto
Placa Mae 1700 B760M D3hp Ddr5 M2 12/13/14 Ger Wi-Fi Vga/Hdmi/Dp Chipset Gigabyte

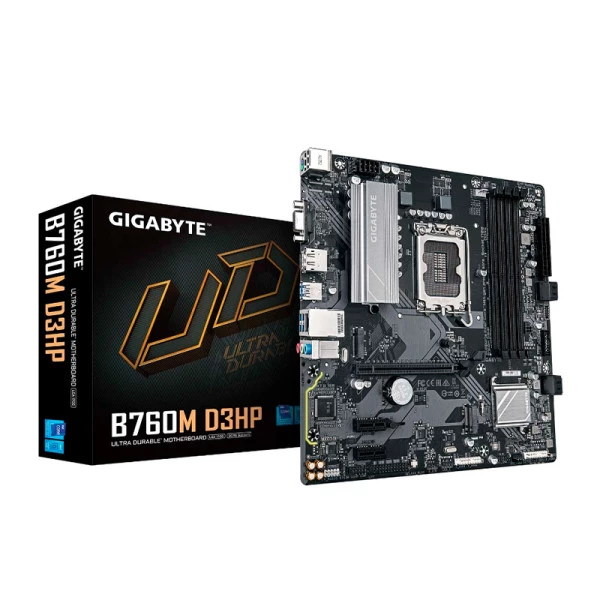

Placa Mãe Gigabyte B760M D3HP WIFI6 LGA 1700 4xDDR5 Chipset B760 mATX
Compatível com processadores Intel® CoreT de 14ª, 13ª e 12ª geração
Desempenho incomparável: Solução VRM digital híbrida de 4+1+1 fases
DDR5 de canal duplo: Suporte a módulos de memória XMP de 4 DIMMs
Armazenamento de última geração: 2 conectores M.2 PCIe 4.0 x4
Redes rápidas: LAN GbE e Wi-Fi 6 802.11ax
Conectividade expandida: USB-C® 5Gb/s frontal, DP, HDMI, D-Sub
Processador (CPU)
Soquete LGA1700: Compatível com os processadores Intel® CoreT, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração
(Consulte o site da GIGABYTE para obter a lista mais recente de CPUs compatíveis.)
O cache L3 varia conforme o processador
Chipset
Chipset Intel® B760 Express
Memória
Processadores Intel® CoreT i9/i7 de 14ª e 13ª geração:
- Compatível com módulos de memória DDR5 de 5600/5200/4800/4400 MT/s
Processadores Intel® CoreT i5/i3 de 13ª geração e Intel® CoreT, Pentium® Gold e Celeron® de 12ª geração:
- Compatível com módulos de memória DDR5 de 4800/4400 MT/s
4 slots DIMM DDR5 com suporte para até 192 GB (48 GB por slot). Capacidade DIMM da memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Unbuffered DIMM 1Rx8/2Rx8 (operam em modo não-ECC)
Suporte para módulos de memória não-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações.)
Gráficos Integrados
Processador gráfico integrado - Suporte para Intel® HD Graphics:
- 1 porta D-Sub, suportando resolução máxima de 1920x1200 a 60 Hz
- 1 porta HDMI, suportando resolução máxima de 4096x2160 a 60 Hz
Suporte para HDMI versão 2.1 e HDCP 2.3.
Suporte para portas HDMI 2.1 TMDS nativas.
1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz
Suporte para DisplayPort versão 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três monitores simultaneamente
Áudio
Codec de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.
Suporte para saída S/PDIF
LAN
Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)
Módulo de comunicação sem fio
Realtek® Wi-Fi 6 RTL8851BE
- Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5 GHz
- Bluetooth 5.3
- Suporte para o padrão sem fio 11ax de 80 MHz
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão
CPU:
- 1 slot PCI Express x16, compatível com PCIe 4.0 e operando em x16
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe.
Chipset:
- 2 slots PCI Express x1, com suporte a PCIe 3.0 e rodando a x1
Interface de Armazenamento
CPU:
- 1 conector M.2 (soquete 3, chave M, suporte a SSD PCIe 4.0 x4/x2 tipo 2280) (M2A_CPU)
Chipset:
- 1 conector M.2 (soquete 3, chave M, suporte a SSD PCIe 4.0 x4/x2 tipo 2280) (M2P_SB)
- 4 conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno
- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 2 portas USB Portas 2.0/1.1 no painel traseiro
Chipset + Hub USB 2.0:
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores internos de E/S
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 conector para ventoinha da CPU
3 conectores para ventoinhas do sistema
1 conector para fita de LED endereçável
1 conector para fita de LED RGB
2 conectores M.2 Socket 3
4 conectores SATA 6Gb/s
1 conector para o painel frontal
1 conector de áudio para o painel frontal
1 conector USB Type-C®, com suporte a USB 3.2 Gen 1
1 conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
1 conector Trusted Platform Module (para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ (Apenas para o módulo GC-TPM2.0 SPI V2)
1 x conector de porta serial
1 x conector de porta paralela
1 x conector de saída S/PDIF
1 x botão Q-Flash Plus
1 x jumper de reset
1 x jumper Clear CMOS
Conectores do Painel Traseiro
2 x portas USB 2.0/1.1
1 x porta PS/2 para teclado/mouse
2 x conectores de antena SMA (1T1R)
1 x porta D-Sub*
1 x DisplayPort*
1 x porta HDMI*
3 x portas USB 3.2 Gen 1
1 x porta RJ-45
3 x conectores de áudio
NCM: 84733041
